گزارش کار: نصب و راه‌اندازی استوریج Dell EMC Unity XT 380 و 480 به همراه انکلوژرهای توسعه

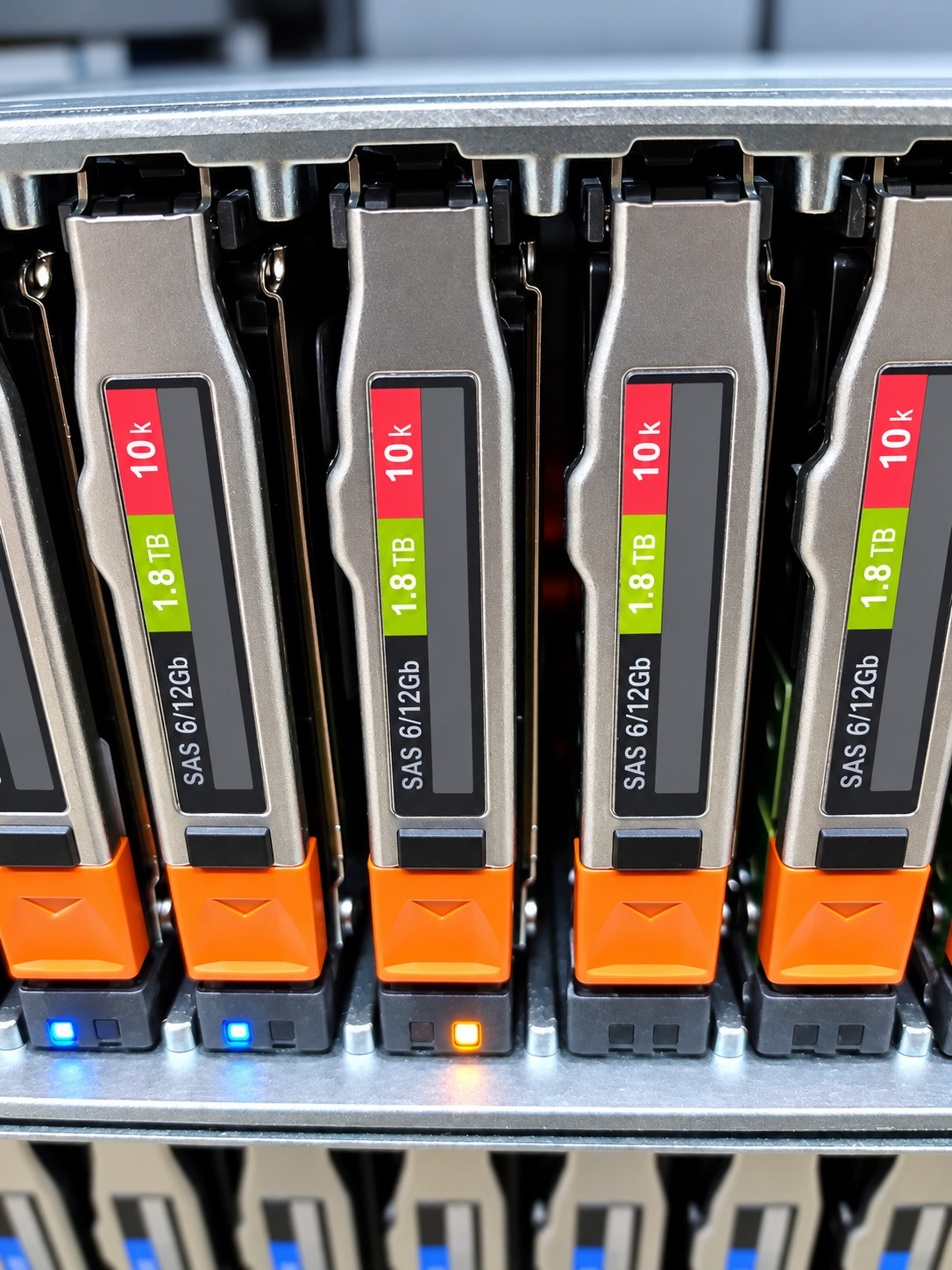

در این پروژه دو استوریج Dell EMC Unity XT، یک دستگاه 380 و یک دستگاه 480، نصب و راه‌اندازی شد. یکی از آن‌ها سه انکلوژر توسعه داشت و دیگری دو انکلوژر. همه‌ی انکلوژرها از نوع 2U با ۲۵ اسلات 2.5 اینچی بودند. دیسک‌ها دو نوع بودند: هارد SAS 1.8TB با سرعت 10K برای لایه‌ی Performance، و SSD 3.2TB برای لایه‌ی Extreme Performance. همه‌ی مراحل کار، از آماده‌سازی تا تحویل، را خودم انجام دادم و در ادامه به همان ترتیبی که پیش رفت می‌نویسم.
آماده‌سازی
اول محل نصب را بررسی کردم. فضای خالی رک، ظرفیت برق و مسیر هوای سرد و گرم را چک کردم. هر DPE و DAE دو پاور دارد، پس برای هر دستگاه دو مسیر برق جدا در نظر گرفتم.
بعد از رسیدن تجهیزات، جعبه‌ها را باز کردم و قطعات را با لیست سفارش تطبیق دادم: کنترلرها، انکلوژرها، دیسک‌ها، کابل‌های SAS بک‌اند، ریل‌ها و پاورها. دیسک‌ها را یکی‌یکی از نظر ظرفیت، سرعت و پارت‌نامبر چک کردم، چون Unity XT فقط دیسک‌هایی با پارت‌نامبر مخصوص خودش را قبول می‌کند. قبل از بستن روی رک، انکلوژرها را روی میز کنار هم چیدم تا ترتیب نصب و جای هر دیسک از قبل مشخص باشد.
طراحی
قبل از نصب فیزیکی، طرح هر دو استوریج را نوشتم. مشخص کردم هر انکلوژر روی کدام باس و با چه شماره‌ای وصل شود، و دیسک‌های SSD و 10K در کدام اسلات‌ها قرار بگیرند.
پول‌ها هیبرید طراحی شدند. هر دو لایه، یعنی SSDها در Extreme Performance و هاردهای 10K در Performance، با RAID 5 ساخته شدند. FAST VP فعال شد تا داده‌های پرکاربرد خودکار به لایه‌ی SSD منتقل شوند. چند دیسک از هر نوع را هم آزاد نگه داشتم تا سیستم در صورت خرابی از آن‌ها به‌عنوان اسپیر استفاده کند.
اتصال به هاست‌ها از طریق FC و سوئیچ‌های SAN برند Brocade طراحی شد. پورت‌های FC هر دو کنترلر (SPA و SPB) طوری به سوئیچ‌ها وصل شدند که هر هاست از دو مسیر جدا و از هر دو کنترلر به استوریج دسترسی داشته باشد.
نصب
ریل‌ها را بستم و DPE هر استوریج را روی رک نصب کردم. بعد انکلوژرها را به ترتیبی که در طراحی مشخص شده بود زیر آن قرار دادم و دیسک‌ها را طبق نقشه‌ی اسلات‌ها جا زدم.
کابل‌های SAS بک‌اند را از کنترلرها به انکلوژرها بستم، به‌صورتی که هر انکلوژر از هر دو مسیر A و B وصل باشد. شماره‌ی باس و انکلوژر روی نمایشگر پشت هر LCC نمایش داده می‌شود و همان‌جا آن را با طراحی تطبیق دادم. کابل‌های برق، مدیریت و FC را جدا از هم و با بست چسبی مرتب کردم و هر کابل را لیبل زدم. بعد دستگاه‌ها را به ترتیب روشن کردم: اول انکلوژرها، بعد DPE.
بعد از بالا آمدن سیستم، تنظیمات اولیه را با Initial Configuration Wizard در Unisphere انجام دادم: IP مدیریت، DNS، NTP، رمزها و لایسنس. نسخه‌ی UnityOS سیستم 5.0.2.0.5.009 بود. بعد پول‌ها را طبق طراحی ساختم و FAST VP را فعال کردم. روی سوئیچ‌های Brocade زونینگ انجام دادم. در آخر هاست‌ها و initiatorها را در Unisphere تعریف کردم و LUNها را ساختم و به هاست‌ها دادم.
تست و تحویل
قبل از تحویل، Health Check داخلی Unisphere را اجرا کردم تا مطمئن شوم هیچ هشداری روی دیسک‌ها، پاورها و کنترلرها نیست.
بعد افزونگی‌ها را تک‌به‌تک تست کردم. یک پاور هر دستگاه را قطع کردم. یک مسیر SAS بک‌اند و یک مسیر FC را جدا کردم. در هیچ‌کدام دسترسی هاست‌ها به داده قطع نشد و مسیر دوم بار را گرفت. یک دیسک را هم از اسلات خارج کردم تا ببینم سیستم دیسک آزاد را به‌جایش برمی‌دارد و ری‌بیلد را درست انجام می‌دهد. بعد از تمام شدن ری‌بیلد، دیسک را برگرداندم و وضعیت پول را دوباره چک کردم.
در پایان مستندات پروژه را تحویل دادم، شامل نقشه‌ی اسلات دیسک‌ها، شماره‌ی باس و انکلوژرها، طرح کابل‌کشی SAS و FC، زونینگ، و پیکربندی پول‌ها و LUNها.
